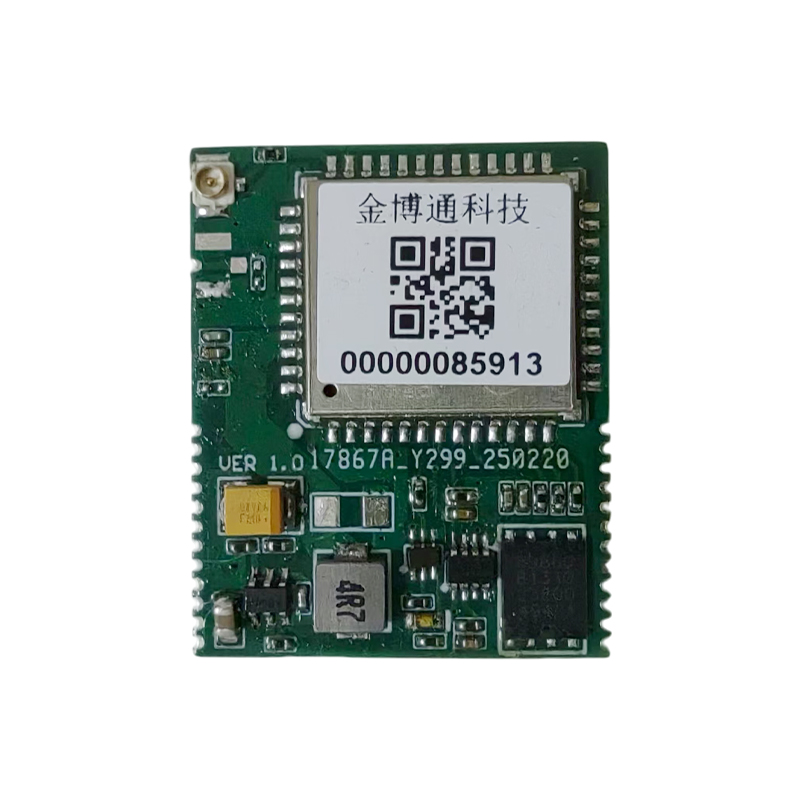

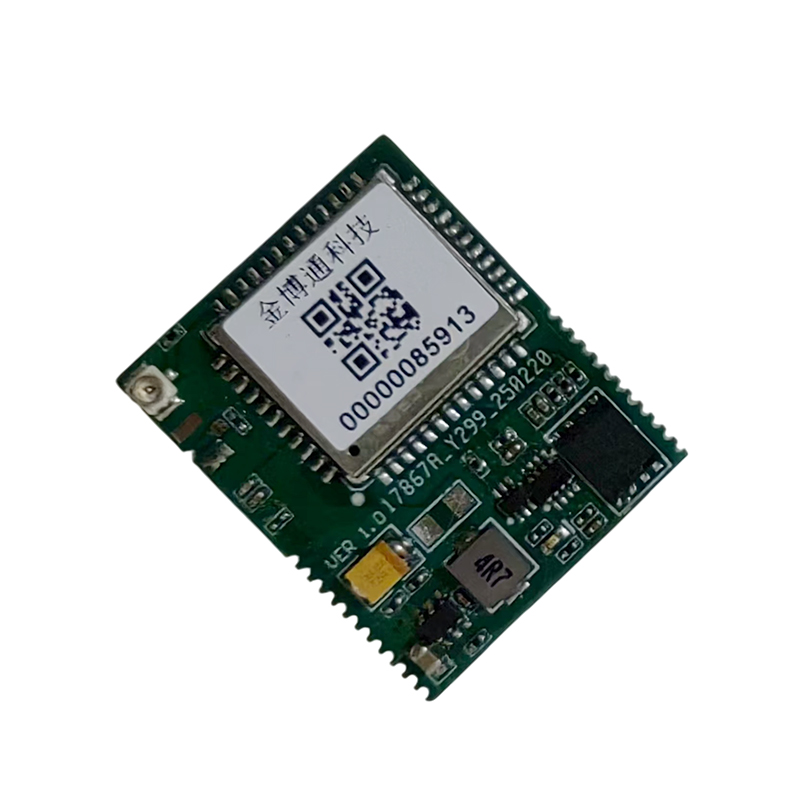

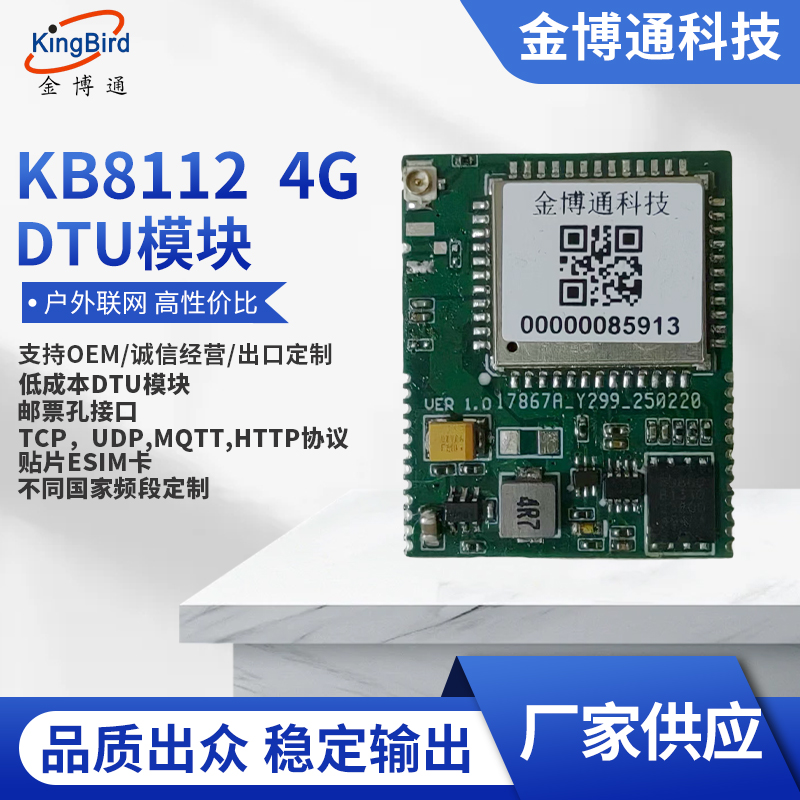

序號

接口定義

說明

備注

1

VCC

電源輸入

電源輸入，5-12V

2

VCC

電源輸入

3

GND

接地

電源地

4

GND

5

RST

模塊復位引腳，低電平復位。重啟低電平≥300mS

不使用則懸空

6

 TXD

串行數據發送

接用戶UART的接收

7

RXD

串行數據接收

接用戶UART的發送

8

GND

接地

數據地

9

GPIO1

IO口1

10

GPIO2

IO口2

11

GPIO3

IO口3

12

工作狀態

模塊工作狀態指示

接貼片LED指示燈：

1.  慢閃:搜索網絡,網絡連接中

2.  快閃:收發數據

3.  常亮：連網成功

13

SIM VDD

SIM卡供電電源

用戶根據需要使用，若模塊上已有貼片卡則無需使用，不使用時全部懸空。

14

SIM RST

SIM卡RESET

15

SIM CLK

SIM卡時鐘

16

SIM DAT

SIM卡數據

17

GND

接地

18

ADC IN

模擬輸入腳，最大輸入電壓1.8V

19

GND

接地

20

USB BOOT

USB下載使能。上電前接低可使能USB下載功能。

更新模塊程序用。用戶根據需要使用（用戶端接入USB座后方便將來升級程序），不使用則懸空

21

USB VBUS

USB電壓檢測

22

USB DM

USB DATA-

23

USB DP

USB DATA+

24

NC

保留

保留

25

GNNS ANT

GNNS天線

保留（后續版本不開放，采用IPEX座）

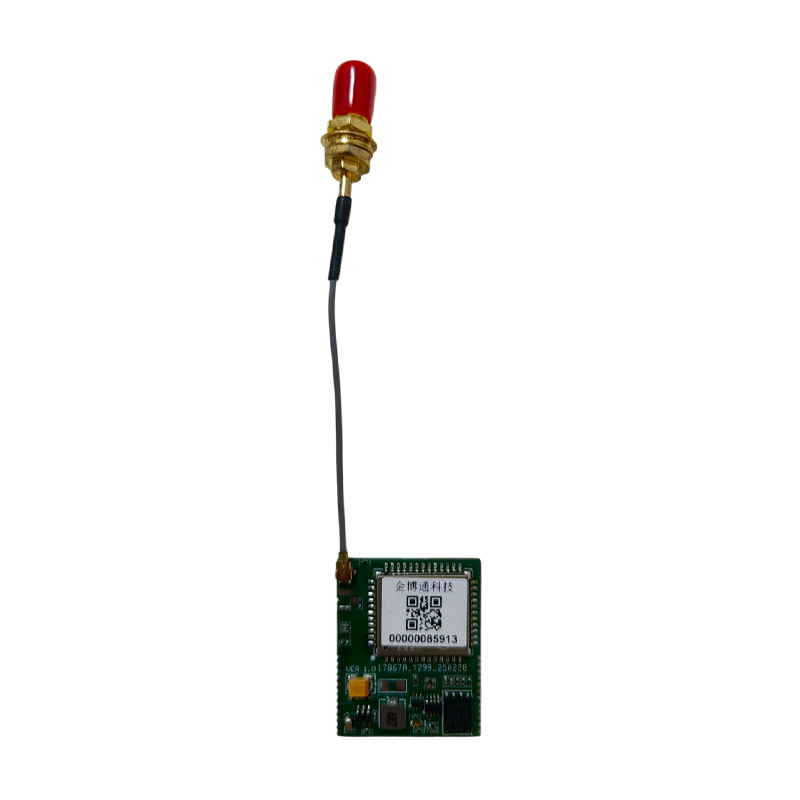

26

ANT

天線

保留（后續版本不開放，采用IPEX座）
